Overfladen af emnet har komplekse bølger, med kontinuerlige toppe og dale i forskellige højder og intervaller. Større bølger kaldes "fladhed", mens mindre bølger kaldes "overfladeruhed", det vil sige overfladeruhed. Roughness Ra, dette tilsyneladende simple tal, er faktisk en udsøgt visning af den mikroskopiske verden på overfladen.

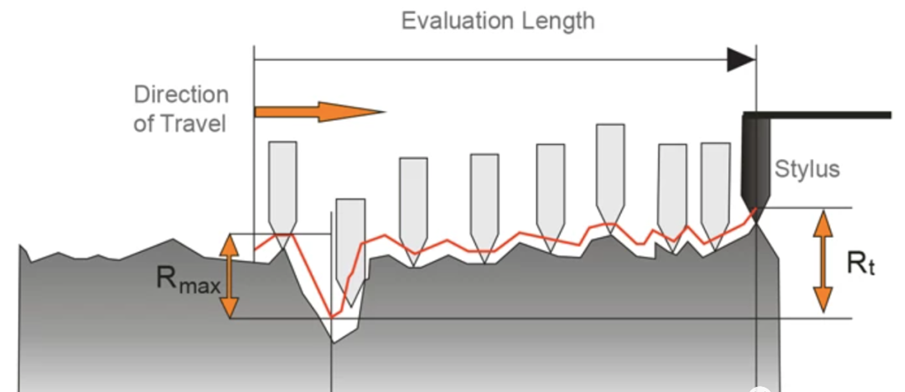

Vi kan forestille os overfladen som et lille landskab, hvor bittesmå partikler og ujævn topografi udfolder sig for vores øjne. Ruheden Ra er som fodsporene i dette landskab, og måler den gennemsnitlige højdeændring af overfladen i mikron. Så, specifikt, hvad betyder Ra? Brug billedet nedenfor til at forklare.
Ra er den aritmetiske middelruhed, som repræsenterer den absolutte værdi af ruhed på referencelængden (den blå del i figuren er oprindeligt under gennemsnitslinjen, men for intuitivt at udtrykke Ra, beregnes den ved hjælp af den absolutte værdi, så den er inverteret til toppen) Middelværdien, denne absolutte værdi er i forhold til gennemsnitshøjden. Så mere præcist er Ra den gennemsnitlige afvigelse af højden af hvert punkt på overfladen fra middelhøjden.
I ruhedsudsvingskurven er der naturligvis udover Ra også toppe og dale og root mean square. Som vist i figuren nedenfor repræsenterer Rp toppen, Rv repræsenterer dalene, og Rq repræsenterer kvadratets middelværdi.
Rv: Den beregnede afstand mellem profilens laveste dal og gennemsnitslinjen inden for evalueringslængden. Rp: Den beregnede afstand mellem profilens højeste top og gennemsnitslinjen inden for evalueringslængden. Rz: Den beregnede afvigelse mellem højeste top og laveste bund inden for evalueringslængden. Rq: Også kendt som RMS, beregnet over evalueringslængden, dette er rodmiddelværdien af ændringen i profilhøjde i forhold til middellinjen.
Bag tallet Ra ligger de strenge krav fra produktionsingeniører til overfladekvalitet. Forestil dig at køre din finger hen over overfladen af et metal og mærke små partikler. Dette er hvad ruheden Ra beskriver.
Til fremstilling af højpræcisionsdele kan disse små partikler være en kilde til kvalitetsfejl. Derfor er den mikroskopiske ruhed Ra-værdi blevet en vigtig teknisk indikator i fremstillingsindustrien.
