Specifikation
| Materiale |
HU, HT, HK, HP, HW, HH 24/24NbTiZr, 50Cr/50Ni (2,4813), 1,4865, 1,4849, 1,4848, 1,4410, 1,4059, 1,4841, 5,91. eller efter kundens krav. |
| Standard | ANSI, ASTM, ASME, DIN, GB, |
| Dimension (L*B*H) | Ifølge kundetegninger |
| Vægt | 50-3600 kg |
| Rørlængde | Op til 4500 mm |
| Vægtykkelse | Større end eller lig med 6,5 mm |
| Rørkonfiguration | W-Type, U-Type, I-Type, Customized Designs |
| Driftstemperatur | Op til 1200 grader (afhængig af legeringskvalitet) |
| Behandle | Centrifugalstøbning + montage + svejsning + bearbejdning |
| Anvendelse |
Varmebehandlingsovne\\Kontinuerlige udglødningslinjer (CAL) \\Kontinuerlige galvaniseringslinjer (CGL) \\Roller Hearth Furnaces \\Sintringsovne\\ Industrielle ovnsystemer |
| Servicelevetid | Slukningsovn: Større end eller lig med 1 år; Anløbsovn: Større end eller lig med 3 år; Gas-Udfyret strålerør: Større end eller lig med 2 år* |
Hvad bruges strålerør til?
Strålende rør bruges i vid udstrækning i industriovne med-høj temperatur, hvor effektiv varmeoverførsel, oxidationsmodstand og langsigtet-pålidelighed er afgørende.

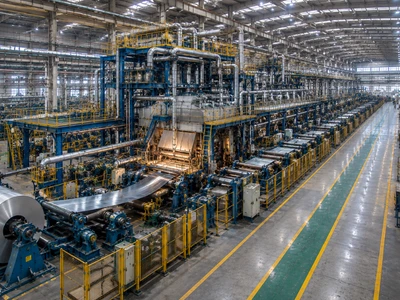

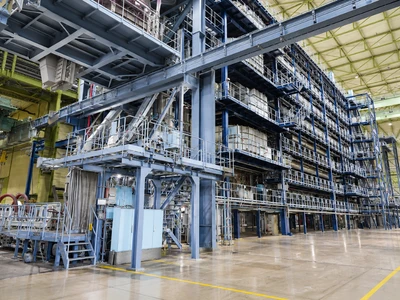

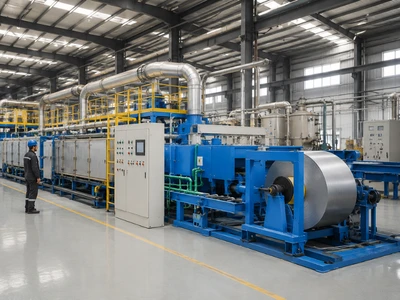

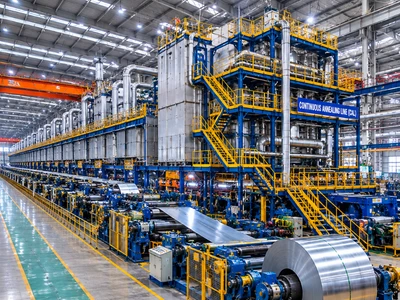

Kontinuerlige udglødningslinjer (CAL)
Kontinuerlige galvaniseringslinjer (CGL)

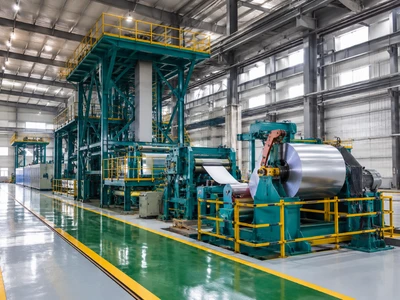

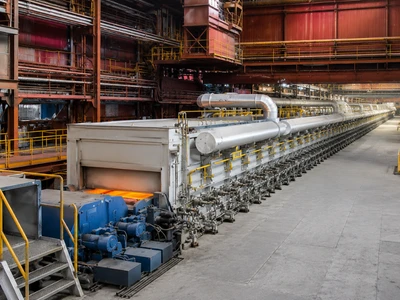

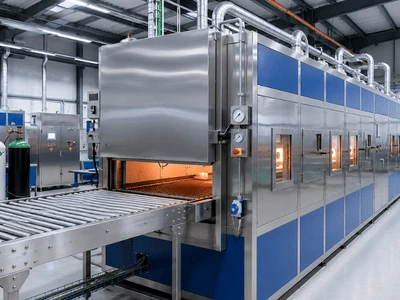

Roller Hearth Ovne
Varmebehandlingsovne
Lyse udglødningsovne
Sintringsovne
Ovne med kontrolleret atmosfære

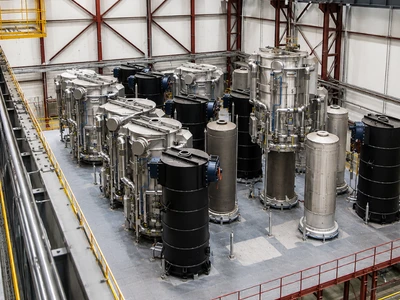

Batch- og klokkeovne

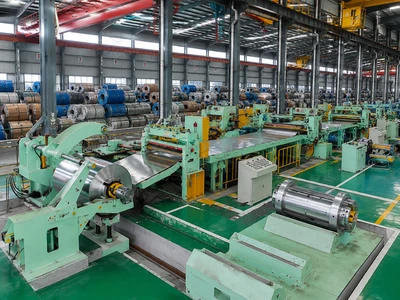

Stålbåndsbehandlingslinjer
Ikke-jernholdige termiske processer
Anmod om et tilbud på Radiant Tube
For at hjælpe os med at give et nøjagtigt tilbud, bedes du dele følgende oplysninger: Tegning eller prøvebilleder, rullediameter og længde, materialebehov, mængde.
Er et Like-for-Like Radiant Tube Erstatning nok?
Hvis dine eksisterende strålerør bøjer, revner eller afskalerer inden det planlagte udskiftningsinterval, kan bestilling af det samme materiale og de samme dimensioner reproducere delen-men det kan også reproducere den samme fejl.
En ElsevierTeknisk fejlanalyseartiklen, "Høj temperaturkorrosion og mikrostrukturforringelse af KHR35H Radiant Tubes in Continuous Annealing Furnace," rapporterede deformation i centrifugalstøbte KHR35H strålerør efter høj-temperaturservice. Sagen viser, at udskiftningsvalget bør tage hensyn til de faktiske driftsforhold-ikke kun den originale tegning og materialekvalitet.
Gør dine fejlbeviser til en bedre erstatningsspecifikation
Når du køber centrifugalstøbte strålerør, bør din udskiftningsgennemgang overveje:
Faktiske ovn- og rør-metaltemperaturer
Atmosfære i og uden for røret
Rørorientering og ikke-understøttet spændvidde
Brænderposition og tilbagevendende hot spots
Placering og udseende af tidligere skader

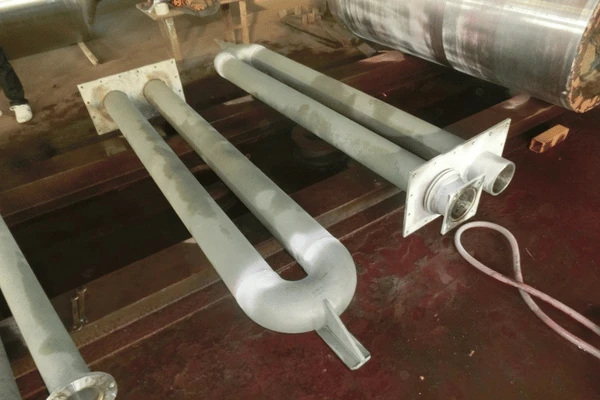

Når du evaluerer en centrifugalstrålerørfabrik, skal du kontrollere, om disse driftsbetingelser gennemgås, før leverandøren anbefaler en legering, vægtykkelse eller rørkonfiguration.

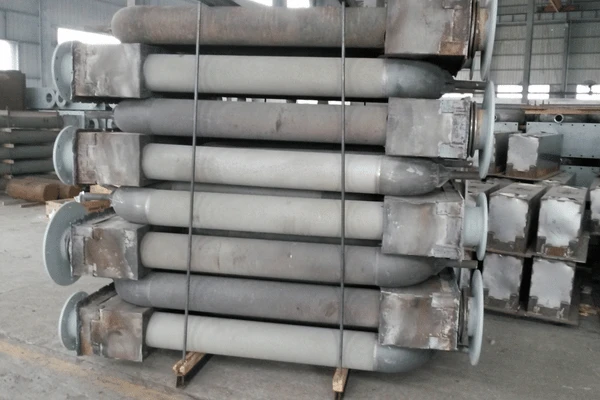

Industriel ovn strålerør fabrikant
W-Type, U-Type eller I-Type: Hvilken konfiguration passer til din ovn?
At vælge en strålingsrørkonfiguration er ikke blot et spørgsmål om at vælge en form. Hvert design påvirker den tilgængelige stråleoverflade, installationsplads, antal bøjninger, støttearrangement og kompatibilitet med de eksisterende brænder- og udstødningstilslutninger.

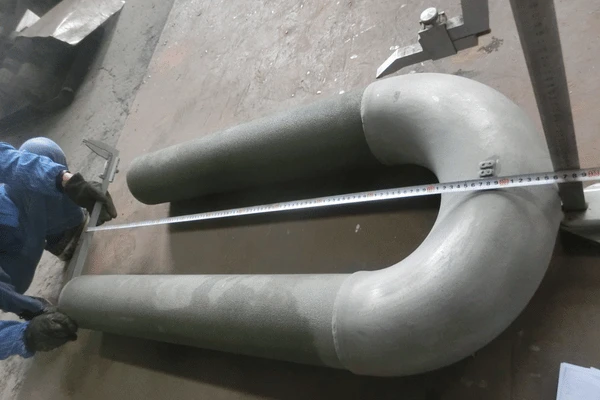

Når man vurderer en producent af strålerør af W-type, er nøglespørgsmålet, om den foreslåede konfiguration matcher dit ovnlayout og -varmefordelingskrav-, ikke om leverandøren kan gengive formen vist på en tegning.
| Konfiguration |
|
Hvad kræver opmærksomhed |

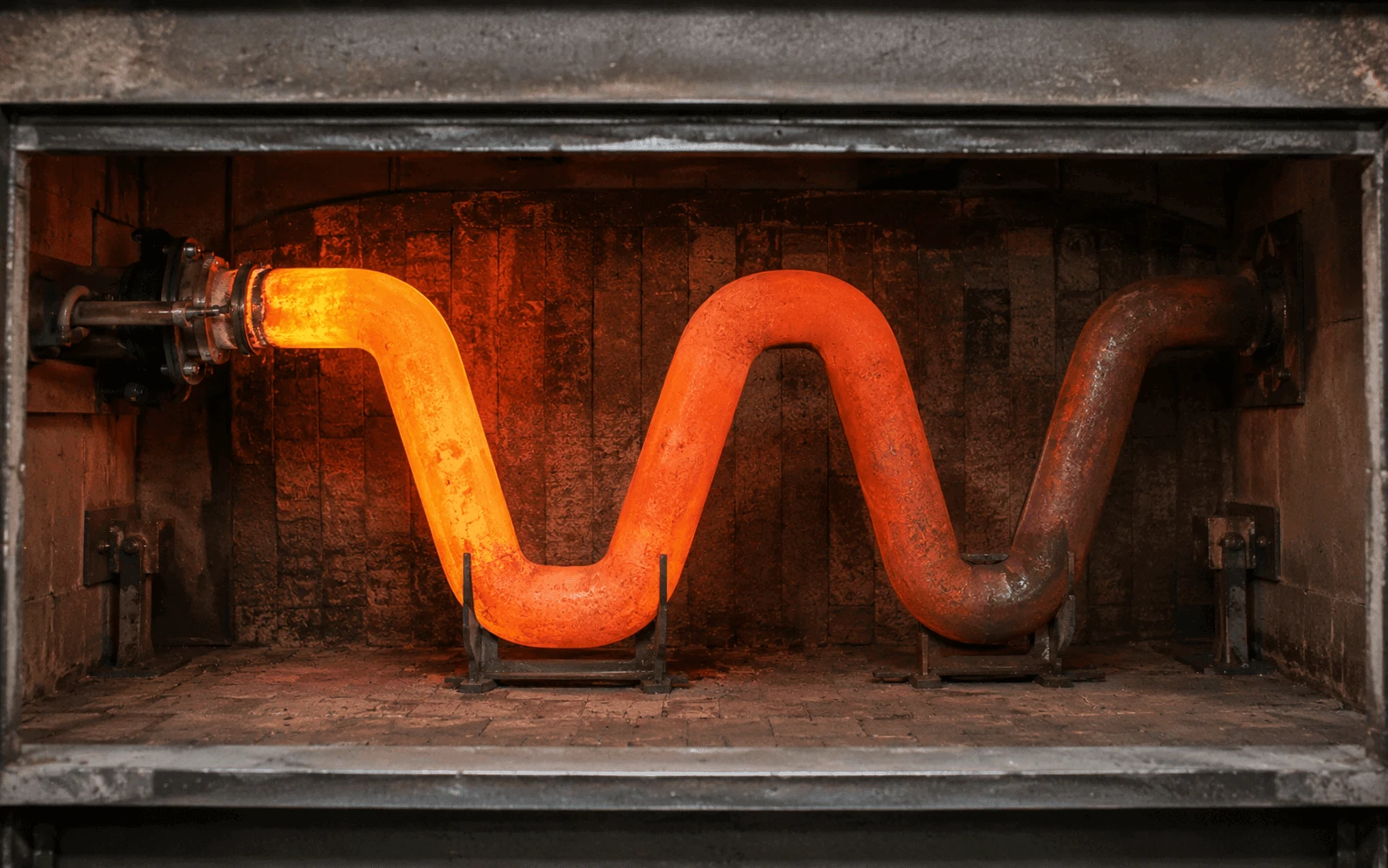

| W-Type | Velegnet, hvor der kræves en længere strålebane og bredere varmedækning inden for en defineret ovnzone | Flere ben og bøjninger gør dimensionsjustering, støttepositioner og ekspansionstillæg særligt vigtigt |

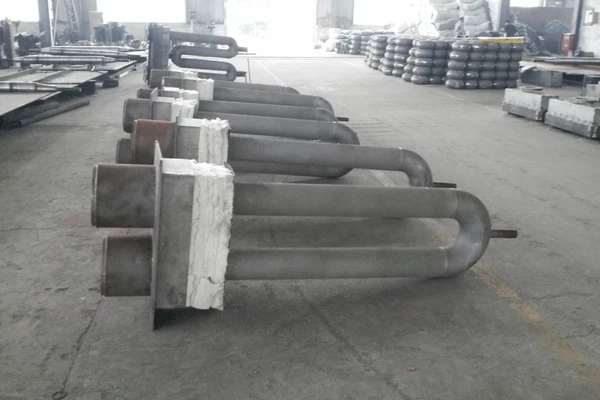

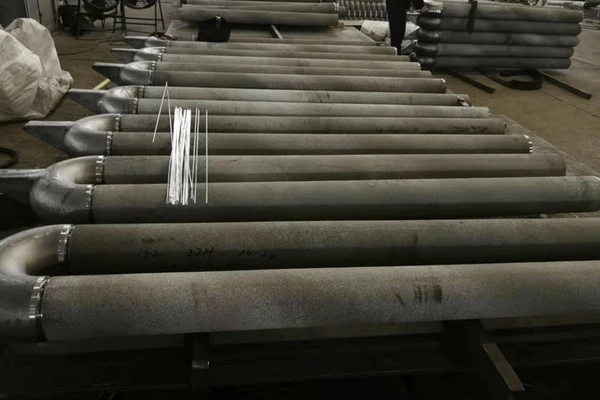

| U-Typ | En praktisk mulighed, hvor der kræves en kompakt returvej med færre bøjninger end en W-typesamling | Forholdet mellem brænderben, returben, bøjning og udstødningstilslutning bør kontrolleres |
| I-Skriv | Betragtes, hvor et lige rørarrangement matcher det tilgængelige ovnrum og varmelayout | Effektiv opvarmet længde, endeforbindelser, orientering og ikke-understøttet spændvidde skal passe til den eksisterende installation |
| Tilpasset design | Bruges, når standardkonfigurationer ikke kan matche de originale grænseflader, installationsgrænser eller udskiftningskrav | Flangeplaceringer, rørafstand, bøjninger, understøtninger og monteringsdimensioner bør defineres før produktion |
Ingen konfiguration er automatisk overlegen i enhver ovn. W-Rør af typen kan give en mere strålende overflade inden for en given zone, men de indfører også yderligere bøjninger og tilpasningskrav. U-Rør giver en enklere returvej, mens I-rør kan være mere passende, hvor ovnlayoutet kræver en lige installation.

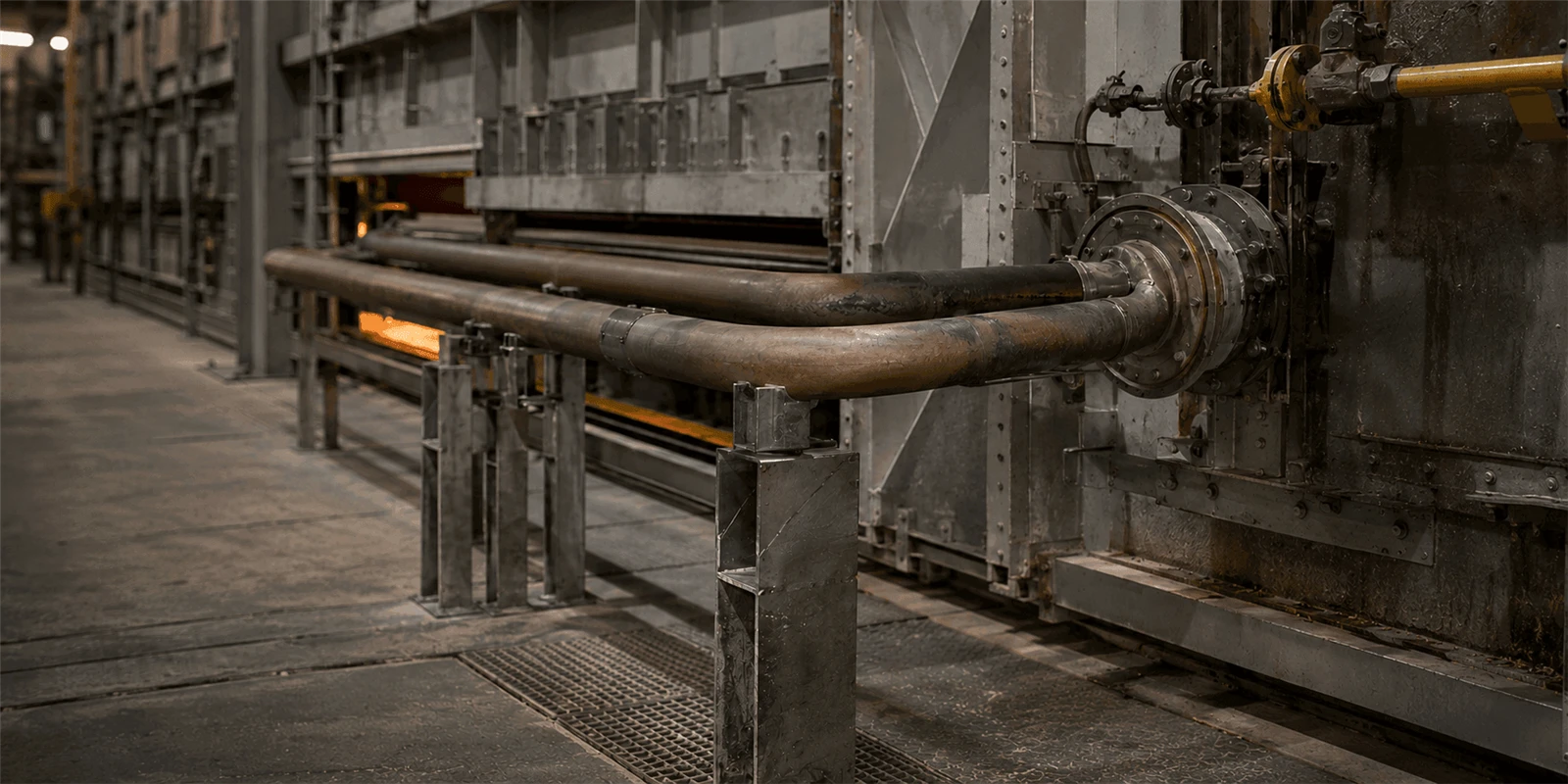

Til ikke--standardudskiftninger tillader tilpasset strålestøbning, at rørsektioner, bøjninger, flanger og understøtninger kan fremstilles omkring de eksisterende installationsgrænseflader. Det endelige design skal opretholde dimensionskompatibilitet, mens der tages højde for den måde, hvorpå røret understøttes og får lov til at udvide sig under drift.
Hvorfor vælge os
Som professionel producent af strålerør har Welong over 30 års erfaring i fremstilling af centrifugalstøbte varme-bestandige legeringskomponenter til industrielle ovnsystemer. Vi har omfattende ekspertise i at producere ovnruller, strålerør, synkevalser, stabilisatorvalser og andre kritiske komponenter. Vores strålerør er designet til kontinuerlig drift under høje temperaturer og termisk cyklus og tilbyder fremragende varmeoverførselseffektivitet, overlegen modstandsdygtighed over for oxidation og termisk træthed og forlænget levetid, hvilket hjælper kunderne med at reducere vedligeholdelsesnedetiden og forbedre ovnens driftseffektivitet.
Avanceret Centrifugalstøbeekspertise
Avanceret centrifugalstøbeteknologi leverer overlegen metallurgisk struktur, fremragende oxidationsmodstand og længere levetid.
Fuldfør egen-produktion
Fra støbning og bearbejdning til svejsning, montering, test og slutinspektion styres alle vigtige fremstillingsprocesser i-huset for at sikre ensartet kvalitet og pålidelige leveringstider.
Brugerdefineret fremstilling
Produkter kan fremstilles i henhold til kundetegninger, prøver eller krav til reverse engineering.
Teknisk support
Erfarne ingeniører yder støtte til materialevalg, strukturel optimering og ydeevneforbedring.
ISO 9001 kvalitetssikring
Et strengt ISO 9001-certificeret kvalitetsstyringssystem sikrer ensartet produktkvalitet og pålidelighed.
1-års produktgaranti
Alle produkter er dækket af en-års garanti, undtagen normale sliddele.
Støbte vs fabrikerede strålerør: Hvilket design passer til din ovn?
Der er ikke noget universelt svar på, om støbte eller fabrikerede strålerør er bedre. Det korrekte valg afhænger af driftstemperatur, opvarmningscyklusser, ovnstøtter og den nødvendige varmefordeling.

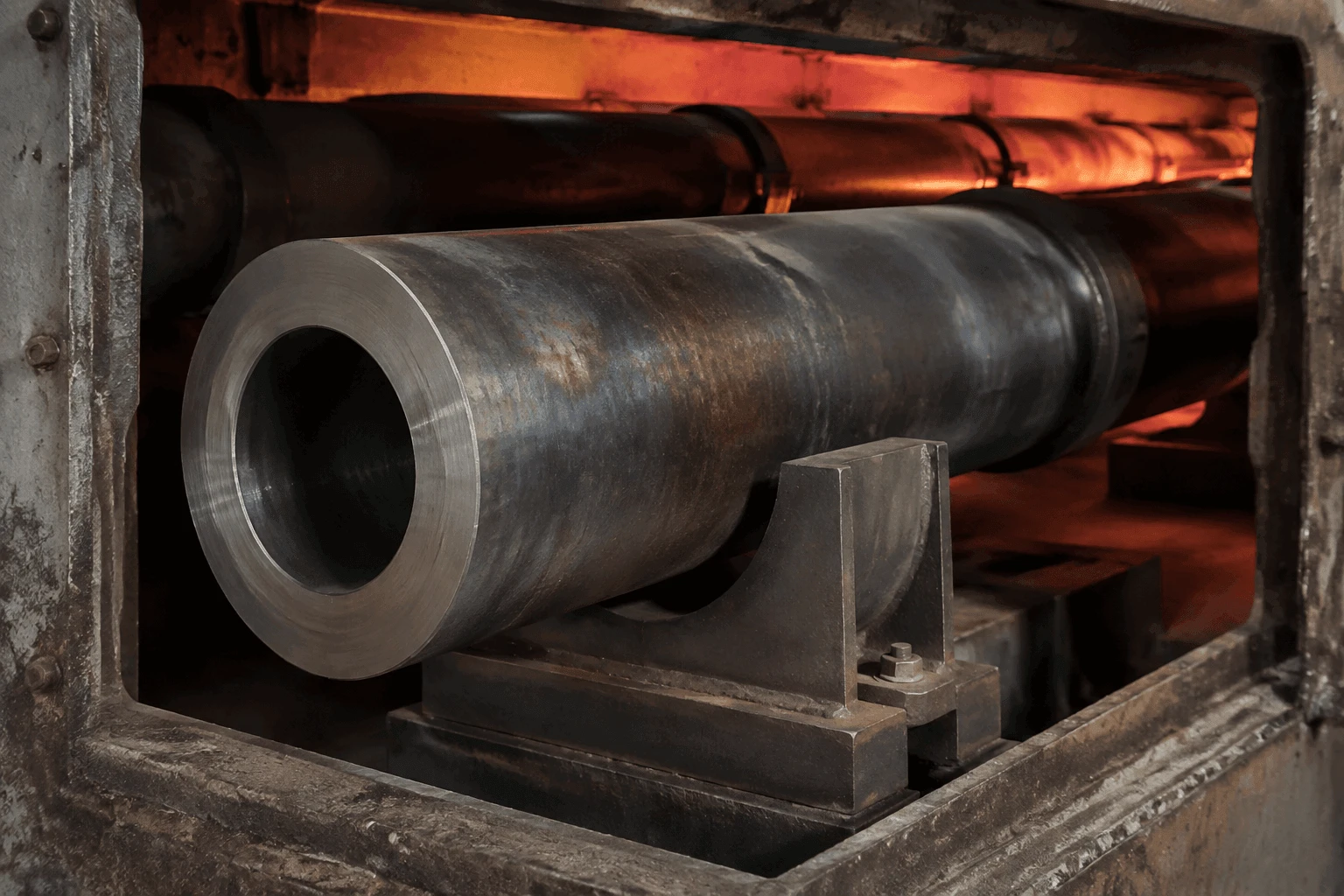

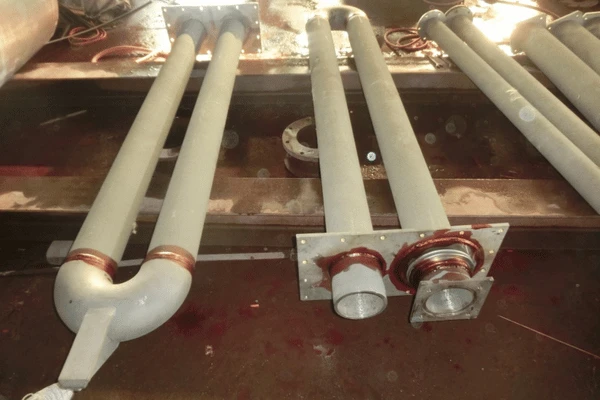

Centrifugalstøbte strålerør
er almindeligvis udvalgt til kontinuerlig høj-temperaturservice, hvor krybemodstand og strukturel stabilitet er prioriterede. Deres tungere vægsektioner øger imidlertid rørvægten og den termiske masse, så ovnstøtter og-opvarmningskrav bør gennemgås.

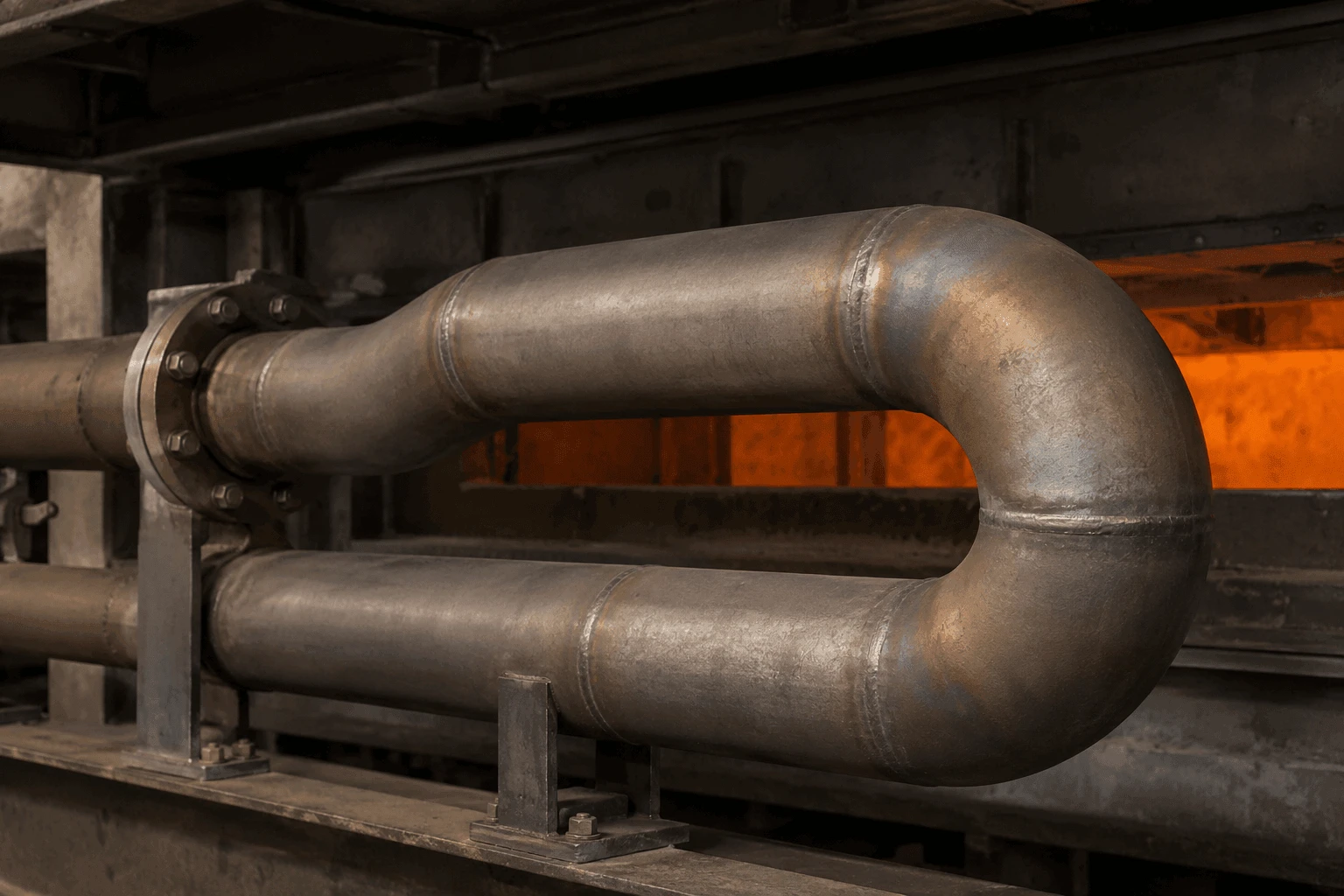

Fremstillede strålerør
kan bruge tyndere, lettere sektioner for hurtigere termisk reaktion og lavere støttebelastninger. De kan også være nemmere at reparere, men deres svejsede samlinger og bøjninger skal være korrekt designet til gentagne termiske cykler.
Beslutningen bør derfor baseres på de samlede driftsomkostninger-inklusive levetid, energiforbrug, vedligeholdelse og uplanlagt nedetid-ikke købsprisen alene.
Betyder mere strålende overfladeareal højere effektivitet?
En større røroverflade kan fordele varme over et bredere ovnområde, men blot tilføjelse af rørlængde eller bøjninger garanterer ikke bedre effektivitet.
Effektivt strålerørdesign skal balancere:
Udstrålende overfladeareal og ovndækning
Ensartethed i rørets-overfladetemperatur
Brænderkapacitet og flammeretning
Intern røggas-cirkulation og tryktab
Rørvægt, understøtninger og termisk ekspansion
Hvis brænderen og gas-flowdesignet ikke kan opvarme hele overfladen jævnt, kan yderligere areal skabe en varm brænder-sidesektion og en køligere retursektion. Dette reducerer nyttig varmeoverførsel og kan øge lokal termisk stress.
Kvalitetskontrol
Som en professionel strålerørfabrik anvender Welong omfattende kvalitetskontrolprocedurer for at sikre ensartet produktkvalitet og pålidelighed. Inspektionsudstyr omfatter spektrometre, metallografiske mikroskoper, universelle testmaskiner, Rockwell hårdhedstestere, ruhedstestere, udstyr til hydrostatisk trykprøvning og digitale temperaturregulatorer.
Råstofverifikation
Kemisk sammensætningsanalyse

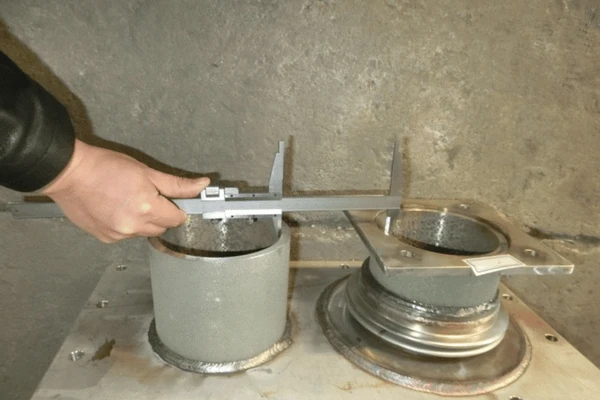

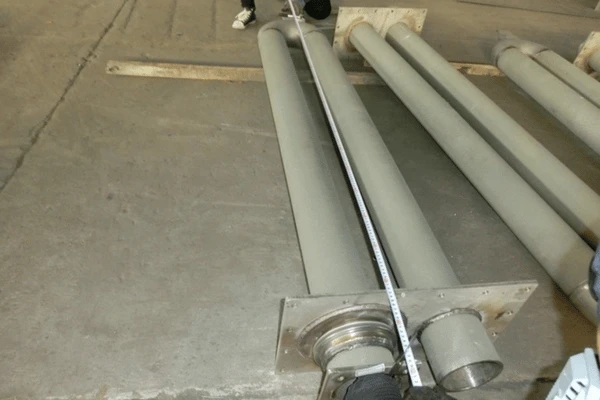

Dimensionel inspektion

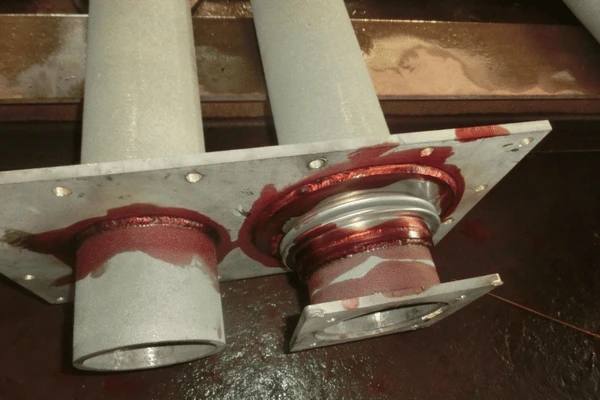

Dye Penetrant Testing (PT)
Hydrostatisk tryktest (vandtrykstest)
Hårdhedstest efter anmodning
Metallografisk undersøgelse efter anmodning
Mekanisk egenskabstest efter anmodning
Vores sager

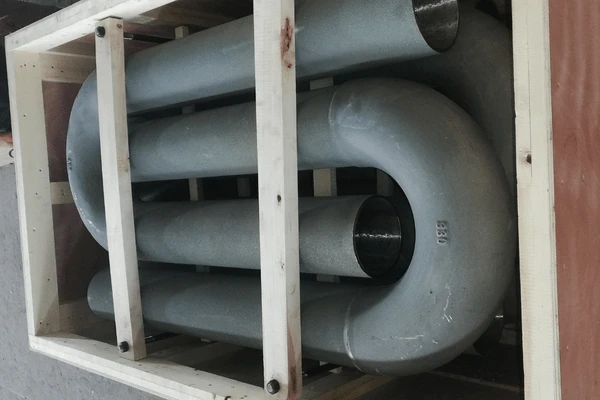

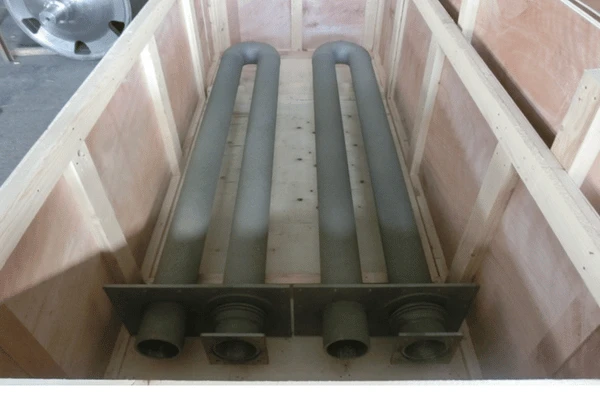

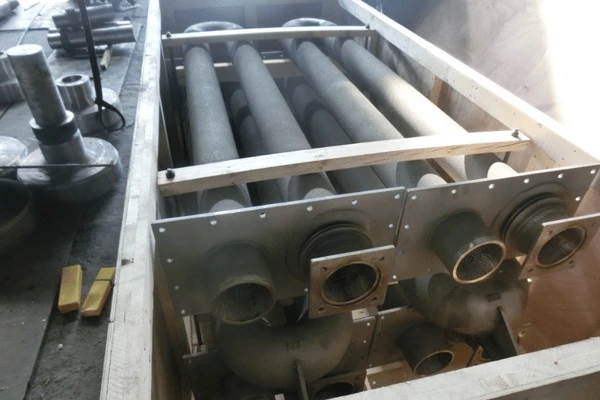

Sikker emballage med jernstandere, kraftige-trækasser eller skræddersyede løsninger, pålidelige leveringstider og succesfuld projektlevering over hele verden.

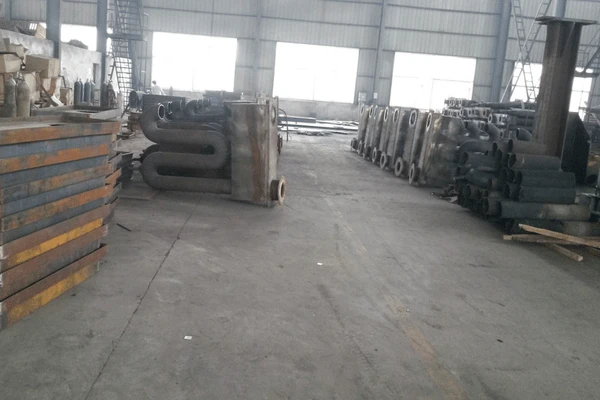

Vores fabrik
Certificeringer
ISO 9001:2015
ISO 9001:2015
Certifikatnavn
Certifikatnavn
Certifikatnavn
Certifikatnavn
